Y LỌC NHỰA ( VAN Y LỌC ) UPVC

1. Y lọc nhựa là gì ?

– Y lọc UPVC (còn được gọi là Y strainer UPVC ) là một loại bộ lọc được làm từ Unplasticized Polyvinyl Chloride (UPVC), một loại nhựa PVC cứng không chứa chất làm mềm và không phụ gia. Y strainer thường có hình dạng giống chữ “Y”, với một ống vào và một ống ra.

– Y strainer UPVC được sử dụng để loại bỏ các hạt rắn, cặn bẩn và tạp chất khác từ dòng chảy của chất lỏng, như nước hoặc các chất lỏng trong quá trình xử lý. Nó được sử dụng rộng rãi trong các ứng dụng công nghiệp và dân dụng, bao gồm hệ thống cấp nước, hệ thống lạnh, hệ thống xử lý nước thải, hệ thống thoát nước và nhiều ứng dụng khác.

– Van Y Lọc UPVC có thể bảo vệ các công trình và thiết bị khỏi bị tắc nghẽn do tạp chất có thể gây hỏng hoặc giảm hiệu suất hoạt động của hệ thống. Với bộ lọc Y, chất lỏng đi qua ống vào, sau đó qua một lớp lưới lọc nằm ở góc “Y” để giữ lại các hạt rắn và tạp chất trước khi tiếp tục chảy qua ống ra.

– Y strainer UPVC có các ưu điểm như kháng hóa chất, kháng ăn mòn, dễ dàng lắp đặt và bảo trì, và dễ dàng thay thế lưới lọc khi cần thiết. Với vật liệu UPVC, nó cũng không bị ảnh hưởng bởi sự oxi hóa hoặc ăn mòn, đồng thời không gây ô nhiễm cho chất lỏng được lọc.

2. Mô tả sản phẩm

---

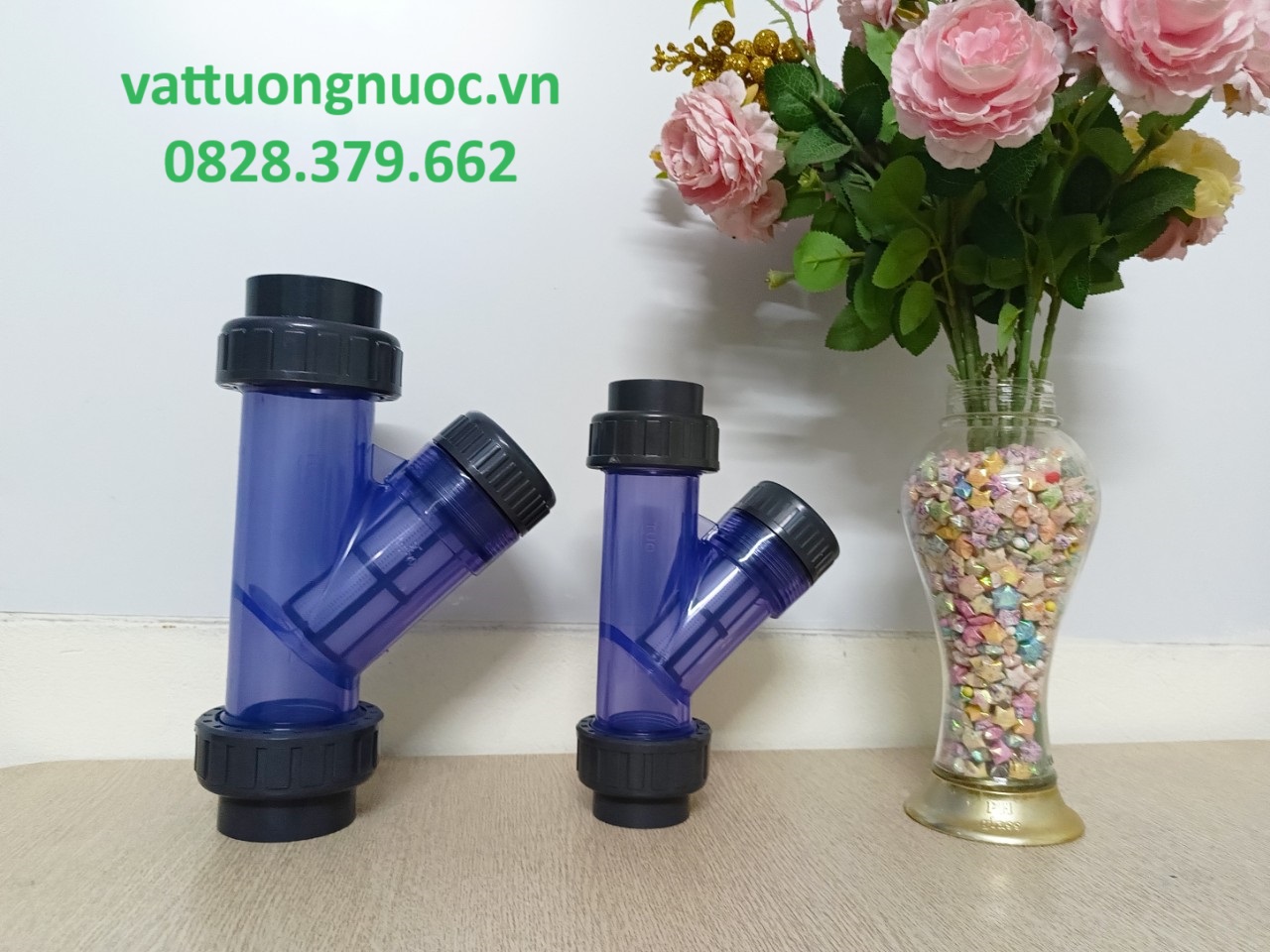

• Van Y lọc nhựa upvc
• Model : SH10
• Chất liệu : UPVC
• Kích cỡ :  Y Lọc Nhựa UPVC DN15,Y Lọc Nhựa UPVC DN20,Y Lọc Nhựa UPVC DN25,Y Lọc Nhựa UPVC DN32,Y Lọc Nhựa UPVC DN40,Y Lọc Nhựa UPVC DN50,Y Lọc Nhựa UPVC DN65,Y Lọc Nhựa UPVC DN80,Y Lọc Nhựa UPVC DN100
• Kiểu kết nối : dán keo/ren
• Tiểu chuẩn :  ANSI, DIN
• Áp lực làm việc : 150 PSI
• Nhiệt độ hoạt động : UPVC (0-45 ℃)

3. Bảng vẽ và thông số kỹ thuật

---

NO	PART	MATERIAL	QTY	NO	PART	MATERIAL	QTY
1	BODY	UPVC	1	6	JOINT	EPDM	1
2	UNION	UPVC	2	7	JOINT	EPDM	1
3	JOIN	EPDM	2	8	FILTER	PP	1
4	SOCKET	UPVC	2	9	NUT	ABS	1
5	NUT	UPVC	1



SIZE	ANSI d1	DIN d1	D	L1	L2
15(1/2″)	21.34	20	42	149	82
20(3/4″)	26.67	25	52	165	98
25(1″)	33.4	32	58	190	115
32(1-1/4″)	42.16	40	72	208	131
40(1-1/2″)	48.26	50	82.6	258	165
50(2″)	60.33	63	101	306	197
65(2-1/2″)	73.1	75	128	377	245
80(3″)	88.9	90	146	435	272
100(4″)	114.3	110	168	468	315

4. Cấu tạo của van y lọc nhựa

Y lọc nhựa được vận hành hoàn toàn tự động thông qua áp lực dòng chảy lưu chất, không có bộ phận chuyển động. Chính vì vậy, cấu tạo của chúng vô cùng đơn giản bao gồm những bộ phận chính sau đây:

• Thân van: Sản xuất hoàn toàn từ những loại nhựa chất lượng như PVC, UPVC… với kiểu nhựa trong hoặc nhựa đặc. Chúng có dạng hình chữ Y với kích thước nhỏ gọn từ DN15 – DN100. Tại các vị trí kết nối của van sẽ được thiết kế các chân ren, mặt bích để thuận tiện cho việc lắp đặt thiết bị vào hệ thống.
• Nắp van: Được sản xuất từ loại nhựa tương tự như thân van, được lắp vào vị trí đầu ra của lưới lọc, có chức năng đóng kín van nhằm ngăn chặn rò rỉ lưu chất ra bên ngoài, cố định vị trí cho lưới lọc và dễ dàng tháo lắp để vệ sinh lưới lọc cũng như loại bỏ lượng rác thải có trong lưới lọc để giúp thiết bị được vận hành trơn tru hơn.
• Lưới lọc: Là bộ phận quan trọng nhất của van y lọc nhựa, tiếp xúc trực tiếp với áp lực dòng chảy lưu chất và thực hiện giữ lại các loại rác thải, cặn bẩn, tạp chất, sỏi đá… có trong lưu chất, không cho phép chúng đi vào hệ thống. Chúng được sản xuất từ chất liệu nhựa, có dạng hình trụ tròn với các lỗ lưu thông xung quanh, có khả năng chịu được áp lực tốt.
• Gioăng làm kín: Chế tạo từ các loại vật liệu có tính đàn hồi cao như NBR, EPDM, PTFE… có chức năng đóng kín và hạn chế ma sát giữa các mặt tiếp xúc, các vị trí kết nối của van, ngăn chặn rò rỉ lưu chất và tình trạng rung lắc trong quá trình hoạt động.

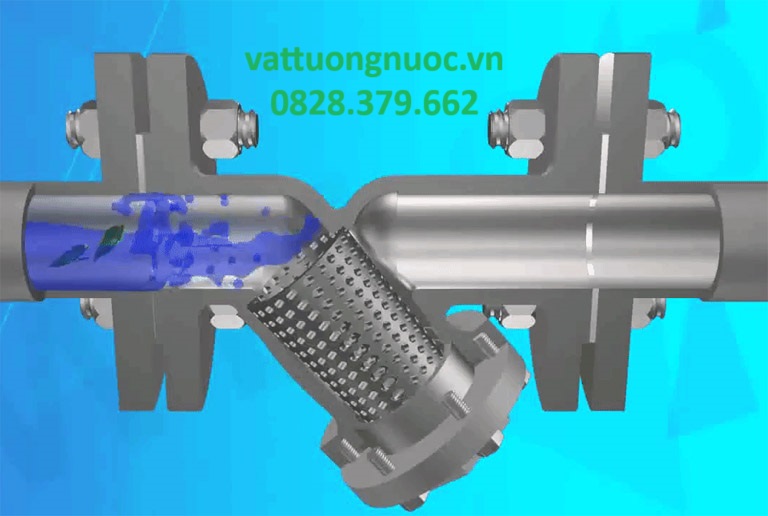

5. Nguyên lý vận hành van y lọc nhựa

• Nhìn chung, y lọc nhựa dường như không có bộ phận chuyển động, cũng không cần vận hành bằng lực tác động từ bên ngoài. Do đó, cơ chế làm việc của chúng vô cùng đơn giản và hoàn toàn tự động dựa vào áp lực dòng chảy lưu chất đi qua van.
• Van y lọc này sẽ được lắp theo đúng chiều lưu thông của dòng chảy trong đường ống. Khi có dòng lưu chất đi qua, tất cả rác thải, tạp chất, sỏi, cát, đá… sẽ được giữ lại tại vị trí lưới lọc, còn lưu chất sẽ được lưu thông dễ dàng qua van mà không bị cản trở.
• Quá trình này giúp tách toàn bộ cặn bẩn có trong lưu chất, giúp lưu chất trở nên sạch sẽ trước khi đi vào hệ thống, tránh gây tắc nghẽn đường ống hoặc làm kẹt rác thải cho các loại van công nghiệp, máy bơm, đồng hồ đo… giúp hệ thống hoạt động ổn định, tránh xảy ra các sự cố hư hỏng không mong muốn.
• Sau một thời gian sử dụng, lưới lọc có thể xảy ra tình trạng bị đầy, vì vậy hãy thực hiện tháo lưới lọc ra ngay tại vị trí cửa van để vệ sinh và đổ bỏ lượng rác thải trong lưới lọc ra ngoài, điều này sẽ giúp thiết bị hoạt động êm ái, hiệu quả, kéo dài tuổi thọ sử dụng.

6. Phân loại y lọc nhựa theo phương thức kết nối

• Van Y lọc nối ren: Nối ren là kiểu kết nối được sử dụng chủ yếu cho những dòng van có kích thước nhỏ, thường dưới DN50, ứng dụng phổ biến cho những hệ thống quy mô nhỏ, áp lực thấp. Các chân ren sẽ được đúc ngay tại vị trí kết nối của van y lọc nhựa, khi muốn lắp đặt, chỉ cần thực hiện vặn siết chân ren theo đúng chiều, chắc chắn vào chân ren đường ống là có thể hoàn thành.
• Van Y lọc mặt bích: Mặt bích là kiểu kết nối được sử dụng phổ biến ở những dòng van có kích thước vừa và lớn, thường từ DN50 trở lên. Mặt bích sẽ được đúc ngay trên thân van theo nhiều tiêu chuẩn như JIS, DIN, BS, ANSI… với dạng hình tròn và có các lỗ bulong được khoét trên vành mặt bích. Khi muốn lắp đặt, chỉ cần vặn siết tất bulong qua mặt bích của van và mặt bích đường ống là có thể hoàn thành. Để tạo độ đóng kín tuyệt đối, tránh gây rò rỉ lưu chất, giúp thiết bị hoạt động êm ái, người ta thường đệm một miếng gioăng bằng vật liệu đàn hồi như NBR, EPDM, PTFE… tại vị trí tiếp xúc giữa hai mặt bích.
• Van Y lọc dán keo: Dán keo là kiểu kết nối được sử dụng chủ yếu cho những dòng van nhựa. Là loại van được thiết kế hai đầu trơn, khi muốn lắp đặt, chỉ cần bôi một lớp keo chuyên dụng vào đầu van và kết nối với mặt bích hoặc đường là có thể hoàn thành.

7. Ưu Điểm Của Y Lọc Nhựa ( Van Y Lọc )

Ngày nay, y lọc chất liệu nhựa hiện đang được sử dụng vô cùng rộng rãi trong các hệ thống đường ống và nhận được nhiều đánh giá cao từ người tiêu dùng nhờ vào những ưu điểm vượt trội mà chúng mang đến.

Ưu điểm:

• Lắp đặt chủ yếu trong các hệ thống nước, hệ thống hóa chất… có chức năng lọc bỏ các loại rác thải, cặn bẩn có trong lưu chất, giúp lưu chất trở nên sạch sẽ, hạn chế xảy ra các tình trạng tắc nghẽn gây hư hỏng đường ống và các thiết bị.
• Van y lọc nhựa có kích thước nhỏ gọn chỉ từ DN15 – DN100, thích hợp với nhiều quy mô hệ thống, lắp đặt dễ dàng tại nhiều vị trí, tiết kiệm được nhiều diện tích.
• Thiết bị vận hành hoàn toàn tự động thông qua áp lực dòng chảy lưu chất, tiết kiệm được nhiều chi phí vận hành.
• Nhựa được sử dụng để sản xuất lọc chữ y đa dạng với các loại phong phú như PVC, UPVC, PPH… có độ bền cao, tuổi thọ sử dụng lâu dài, chống ăn mòn hiệu quả.
• Không chứa nhiều tạp chất hay các chất độc hại, thích hợp lắp đặt trong môi trường lưu chất sạch.
• Van có trọng lượng nhẹ, dễ dàng tháo lắp và di chuyển, hoạt động êm ái, không phát ra nhiều tiếng ồn.
• Kết nối chắc chắn với hệ thống thông qua nhiều phương thức như nối ren, mặt bích, dán keo… tháo lắp dễ dàng mà không đòi hỏi nhiều chuyên môn, giúp mang đến khả năng liên kết chắc chắn, chống rò rỉ hiệu quả.
• Đối với dòng van nhựa trong, người sử dụng có thể dễ dàng quan sát trạng thái hoạt động của chúng từ bên ngoài.
• Lưới lọc bên trong được thiết kế chắc chắn, có khả năng chịu được áp lực tốt, dễ dàng tháo lắp để vệ sinh.
• Có cấu tạo đơn giản, không nhiều bộ phận, không có chi tiết chuyển động nên ít xảy ra tình trạng hư hỏng.
• Có thể lắp đặt theo nhiều chiều hướng khác nhau như chiều đứng, chiều ngang…
• Giá thành y lọc nhựa rẻ hơn rất nhiều so với các dòng van y lọc sản xuất từ kim loại như inox, gang, đồng…

8. Ứng dụng của van y lọc nhựa

Y lọc nhưa UPVC có phạm vi sử dụng rộng rãi trong nhiều ngành công nghiệp và ứng dụng dân dụng. Dưới đây là một số phạm vi sử dụng thông thường của Y strainer UPVC:

 Hệ thống cấp nước: Y strainer UPVC được sử dụng trong hệ thống cấp nước để loại bỏ các hạt rắn như cát, đá, rong rêu và tạp chất khác trước khi nước đi qua các bộ lọc khác hoặc các thiết bị như bơm và van.

Hệ thống lạnh: Trong các hệ thống làm lạnh, Y strainer UPVC được sử dụng để ngăn chặn các hạt rắn và tạp chất khỏi làm tắc nghẽn các bộ phận quan trọng như ống dẫn nước, bể chứa lạnh và van.

Hệ thống xử lý nước thải: Trong các hệ thống xử lý nước thải, Y strainer UPVC được sử dụng để loại bỏ các tạp chất và cặn bẩn từ dòng chảy của nước thải trước khi nước thải tiếp tục qua các giai đoạn xử lý khác.

Hệ thống thoát nước: Trong hệ thống thoát nước, Y lọc UPVC có thể được sử dụng để chặn các chất rắn như lá cây, rác thải và tạp chất khỏi thông đường thoát nước, đảm bảo hiệu suất thoát nước tối ưu.

Ứng dụng công nghiệp khác: Y lọc UPVC cũng có thể được sử dụng trong nhiều ngành công nghiệp khác như hóa chất, dược phẩm, thực phẩm và chế biến, năng lượng, và nhiều ứng dụng khác nơi cần loại bỏ tạp chất và bảo vệ các thiết bị và quá trình.

Lưu ý rằng phạm vi sử dụng của Y lọc UPVC có thể thay đổi tùy thuộc vào yêu cầu cụ thể của từng ứng dụng và cần được tuân thủ theo hướng dẫn và các quy định liên quan.

——————————————-
