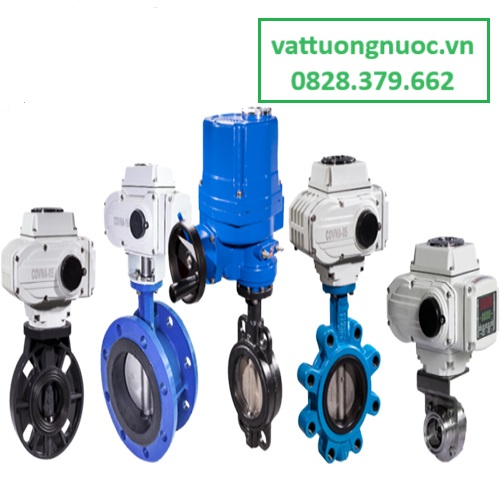

1. KHÁI NIỆM VAN BƯỚM ĐIỀU KHIỂN ĐIỆN TUYẾN TÍNH LÀ GÌ ?

• Van bướm điện tuyến tính là một loại van điều khiển được sử dụng để kiểm soát chính xác dòng chảy. Là sự kết hợp của thân Van bướm  với một thiết bị truyền động điện, bộ truyền động điện này là dạng tuyến tính, có khả năng kiểm soát chính xác vị trí của van và tốc độ dòng chảy.
• Van bướm điều khiển điện tuyến tính là dòng van bướm tự động hóa được sử dụng phổ biến trong các hệ thống đường ống hiện nay. Với sự phát triển của những mô hình công nghiêp hiện đại đã kéo theo sự cải tiến không ngừng về cách vận hành van bướm.

Thông số chung của Van bướm điện tuyến tính:

• Size : DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400, DN500,…
• Vật liệu thân van: inox, thép, gang, nhựa UPVC/ PPH …
• Vật liệu trục, đĩa : inox, gang, nhựa…
• Vòng làm kín: Cao su EPDM, Teflon PTFE
• Điện áp cấp: 24VDC, 220VAC, 380VAC
• Giới hạn góc mở: 0 – 90 độ Tuyến tính
• Tín hiệu điều khiển : 4 – 20mA, 0-10VDC
• Tính năng chống quá tải
• Tiêu chuẩn chống bụi, chống nước: IP67
• Nhiệt độ làm việc : -10 ℃ đến 180 ℃
• Áp suất làm việc : PN10, PN16, PN25
• Môi trường làm việc : Nước, Nước thải, Dầu khí, Dung dịch, hóa chất…

2. CẤU TẠO CỦA VAN BƯỚM ĐIỆN ĐIỀU KHIỂN TUYẾN TÍNH

Cấu tạo chung

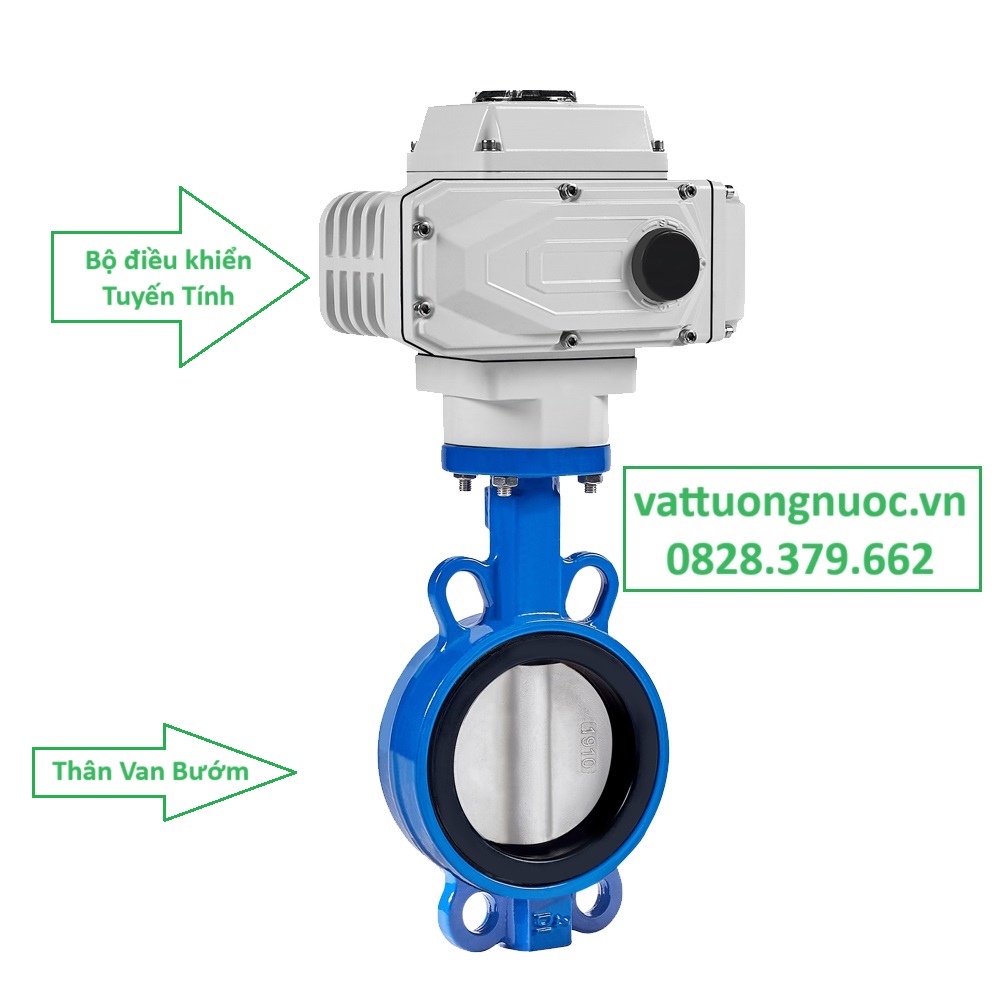

Van bướm điện tuyến tính có cấu tạo bao gồm có 2 bộ phận chính là van bướm và thiết bị truyền động điện tuyến tính. Cấu tạo chung của van bướm điện tuyến tính như sau:

• Van bướm: Phần thân van bướm là chi tiết được sử dụng để điều khiển dòng chảy, van bướm được thiết kế với đĩa van có dạng cánh bướm, đĩa van này có thể quay các góc dưới 90 với mục đích là để điều chỉnh dòng lưu chất qua van. Khi van đóng, đĩa van sẽ được điều chỉnh vuông góc với hướng của dòng lưu chất, khi van mở đĩa van sẽ được điều chỉnh song song với hướng của dòng lưu chất. Van bướm thường được sử dụng để điều chỉnh đóng ngắt, chúng cũng có thể được sử dụng để điều chỉnh lưu lượng, được gọi là van tuyến tính, lúc này van được điều khiển đĩa ở các góc độ khác nhau.

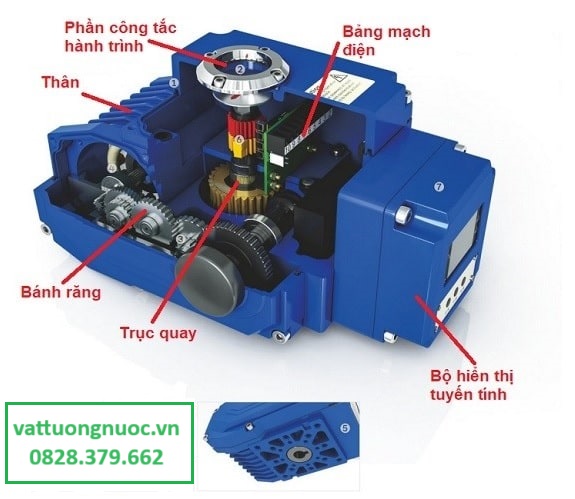

• Thiết bị truyền động điện: Thiết bị truyền động điện, hay còn được gọi là bộ truyền động điện. Với loại van bướm điện tuyến tính, bộ truyền động điện này có thể điều chỉnh vị trí đĩa theo nhiều góc độ để điều chỉnh lưu lượng của dòng chảy, điều này cho phép kiểm soát chính xác dòng lưu chất. Việc sử dụng thiết bị truyền động bằng điện để điều khiển van mang lại nhiều lợi ích hơn so với việc điều khiển thủ công như về khả năng kiểm soát chính xác, tự động và tiết kiệm.

R

3. NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN BƯỚM ĐIỀU KHIỂN ĐIỆN TUYẾN TÍNH

• Hoạt động của van bướm điện tuyến tính liên quan đến hoạt động của bộ truyền động điện. Bộ truyền độ điện là thiết bị chuyển đổi mô men xoắn động cơ thành mô men xoắn đến trục van.
• Bộ truyền động điện này có một hệ thống bên trong định vị trục đầu ra với tín hiệu điều khiển đầu vào. Không giống như bộ truyền động dạng on/off, bộ truyền động tuyến tính không nhất thiết phải điều khiển từ đóng hoàn toàn đến mở hoàn toàn, mà chúng chỉ điều khiển trục di chuyển theo sự thay đổi của tín hiệu điều khiển đầu vào. Vị trí được điều khiển bởi tín hiệu đầu vào thay đổi theo tỉ lệ từ 0-10V. Ví dụ, trong đó 0V là điều khiển ở vị trí đóng, 5V là điều khiển mở 50%, 10V là điều khiển mở.
• Thông thường, tín hiệu đầu vào điều khiển là 0-10VDC, hoặc 4-20mA.

*CTY AN HƯNG PHÁT chúng tôi hiện tại là đơn vị nhập khẩu và phân phối các dòng van bướm điều khiển điện

• Van bướm nhựa UPVC điều khiển điện
• Van bướm nhựa PPH điều khiển điện
• Van bướm inox điều khiển điện
• Van bướm gang điều khiển điện…

——————————————-
