Van 1 chiều lá lật là gì
Van 1 chiều lá lật là một dạng của van một chiều có vai trò rất quan trọng trong việc bảo vệ đường ống, các thiết bị của mạch thủy lực như: Máy bơm, bình chứa, đường ống dẫn…Đảm bảo chất lỏng có trong hệ thống, lưu thông theo một hướng cố định. Giảm thiểu tối đa sự mất mát của chất lỏng, khi sảy ra sự cố rò rỉ hay hư hỏng đương ống dẫn.
Cấu tạo của van 1 chiều lá lật
Van một chiều lá lật bao gồm 3 bộ phận cơ bản là thân van, nắp van và đĩa van
– Thân van: là bộ phận được làm từ chất liệu nhựa UPVC để bảo vệ bộ phận bên trong. Hai mặt bích được đúc liền trên thân van, đảm bảo đáp ứng các tiêu chuẩn khác nhau như DIN , JIS, ANSI tùy thuộc vào yêu cầu của thị trường và các tiêu chí từ nhà sản xuất.
– Nắp van: Phía trên thân van là nắp van được gắn với thân van bởi mặt bích và các bu lông bọc nhựa . Nắp van được mở ra trong quá trình bảo trì bảo dưỡng, tra dầu nhớt vào trục van, hoặc mở nắp để kiểm tra đĩa có hoạt động trơn tru không (trong tình huống van không hoạt động).
– Đĩa van: Dạng đĩa hình tròn được làm từ nhựa , phù hợp với cả môi trường nước sạch và nước thải. Đĩa van sẽ mở ra khi có dòng chảy tác động lên nó từ phía đầu vào, và đóng lại khi không có dòng chảy từ phía đầu vào, hoặc khi áp suât đầu ra lớn hơn áp suất đầu vào
Mô tả sản phẩm

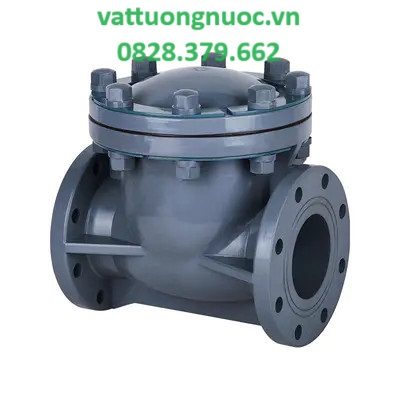

- Van 1 chiều lá lật mặt bích 90 độ upvc
- Model : SH3
- Chất liệu : UPVC
- KÍch cỡ : DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
- Kiểu kết nối : mặt bích
- Tiêu chuẩn mặt bích : DIN, JIS, ANSI
- Áp lực làm việc : 150PSI
- Môi trường làm việc : UPVC (0-45℃)
Bản vẽ và thông số kỹ thuật
.jpg)
| No | Name | Qty | Material |
| 1 | Body | 1 | UPVC |
| 2 | Bonnet | 1 | UPVC |
| 3 | Rudder Washer | 1 | EPDM |
| 4 | Capping | 1 | UPVC |
| 5 | Retaining Screw | 1 | UPVC |
| 6 | Rocker | 1 | UPVC |
| 7 | Screw | 6-16 | STEEL |
| 8 | Connecting Rod | 1 | UPVC |
| 9 | Nut | 6-32 | STEEL |
| 10 | Platen | 1 | STEEL |
| DN | D | d | L | b | h | n-Ø |
| 25 | 117 | 86 | 158 | 18 | 115 | 4-Ø17 |
| 32 | 148 | 102 | 175 | 20 | 141 | 4-Ø18 |
| 40 | 148 | 112 | 175 | 20 | 141 | 4-Ø18 |
| 50 | 163 | 127 | 205 | 20 | 158.5 | 4-Ø18 |
| 65 | 184 | 148 | 245 | 25 | 168 | 4-Ø18 |
| 80 | 199 | 163 | 267 | 27 | 177.5 | 8-Ø18 |
| 100 | 218 | 182 | 300 | 22 | 161 | 8-Ø18 |
| 125 | 254 | 212 | 355 | 30 | 263 | 8-Ø18 |
| 150 | 284 | 244 | 402 | 30 | 263 | 8-Ø23 |
Tiêu chuẩn lỗ cắm ống
| SIZE | D2 | ||
| ANSI | DIN | JIS | |
| 25(1″) | 79.4 | 85.0 | 90.0 |
| 32(1-1/4″) | 88.9 | 100.0 | 100.0 |
| 40(1-1/2″) | 98.4 | 110.0 | 105.0 |
| 50(2″) | 120.7 | 125.0 | 120.0 |
| 65(2-1/2″) | 139.5 | 145.0 | 140.0 |
| 80(3″) | 152.4 | 160.0 | 150.0 |
| 100(4″) | 190.5 | 180.0 | 175.0 |
| 150(6″) | 241.5 | 240.0 | 240.0 |
Nguyên lý hoạt động của van một chiều lá lật 90 mặt bích :
Khi không có dòng chất lỏng, khí chảy qua van, phần đĩa Van ( lá lật ) dưới tác dụng của trọng lượng chính nó được giữ ở vị trí “Đóng”. Khi xuất hiện dòng chảy đến van, phần đĩa Van dưới tác động của dòng chảy bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van.
Khi dòng chảy qua van bị ngắt, lực tác động của dòng chảy lên lá lật của van mất đi, thì lá lật tự động về vị trí đóng và áp suất cửa ra của van tác động lên lá lật giữ chặt ở vị trí đóng và ngăn cản dòng chảy về hướng cửa vào của van. Như vậy sự hoạt động của van một chiều hoàn toàn tự động dưới tác động của chất lỏng, khí.
Ưu điểm van một chiều lá lật.
Van 1 chiều lá lật đóng mở tự động dựa trên áp suất dòng chảy, có thể nói đây là dòng van đóng mở hoàn toàn tự động
– Thiết kế van nhỏ gọn, không chiếm nhiều diện tích lắp đặt.
– Cấu tạo đơn giản, dễ dàng lắp đặt, kiểm tra bảo trì.
– Ngăn chặn lưu chất chảy ngược lại rất tốt, nhất là khi máy bơm đặt trên cao.
– Dùng được cho hệ thống khí nén và các loại chất lỏng
– Kích cỡ đa dạng thích hợp cho nhiều đường ống lớn, nhỏ khác nhau.
– Sản xuất từ các vật liệu có độ bền cao, không bị rỉ sét và rất an toàn cho nguồn nước sạch
——————————————-
