1. VAN MÀNG UPVC MẶT BÍCH LÀ GÌ ?
Van màng nhựa còn có tên tiếng anh là diaphragm valve và được dùng cho mục đích đóng mở cùng điều tiết dòng chảy.
Van màng upvc mặt bích là thiết bị có màng ngăn được làm từ chất dẻo đàn hồi để điều tiết dòng chảy đi qua van. Màng ngăn này có chốt nối và chốt đẩy, chốt đẩy được liên kết với cần van và có thể chuyển động lên xuống. Khi chốt đẩy của van màng nhựa được hạ xuống, thì nó sẽ nén màng ngăn chặt vào vòng làm kín. Và dòng chảy đi qua màng ngăn sẽ bị chặn lại. Còn khi chốt đẩy được nới lỏng, kéo lên làm màng ngăn chuyển động theo, và dòng chảy đi qua.
2. CẤU TẠO CỦA VAN MÀNG MẶT BÍCH
– Thân van: hình dáng như một tam giác ngược hướng về đỉnh, tạo thành vách ngăn. Khi muốn van màng hoạt động trong môi trường ăn mòn cao, nó sẽ được làm bằng inox 304 hoặc nhựa PVC. Thân van có thể là kiểu nối ren hoặc nối bích.
– Màng van: Xuất phát từ chất liệu cao su Teflon nhằm mục đích mang lại sự đàn hồi cao. Sự di chuyển của màng van lên hoặc xuống sát vách ngăn là quá trình hoạt động tuyệt đối mà nó phải thực hiện.
-Trục van: hình trụ 2 đầu, liên kết trung gian giữa điều khiển và đĩa van. Trục gắn chặt với màng van, nâng lên hoặc hạ xuống theo sự điều hành.
-Gioăng làm kín: dùng vật liệu chịu lực, chịu ma sát tốt để làm gioăng. Mục đích ngăn sự rò rỉ giữa đĩa và thân van.
-Bộ phận điều khiển: Là bộ phận có thể biến đổi linh hoạt. Tuy nhiên đối với dòng van màng nhựa chỉ sử dụng tay quay
Mô tả sản phẩm

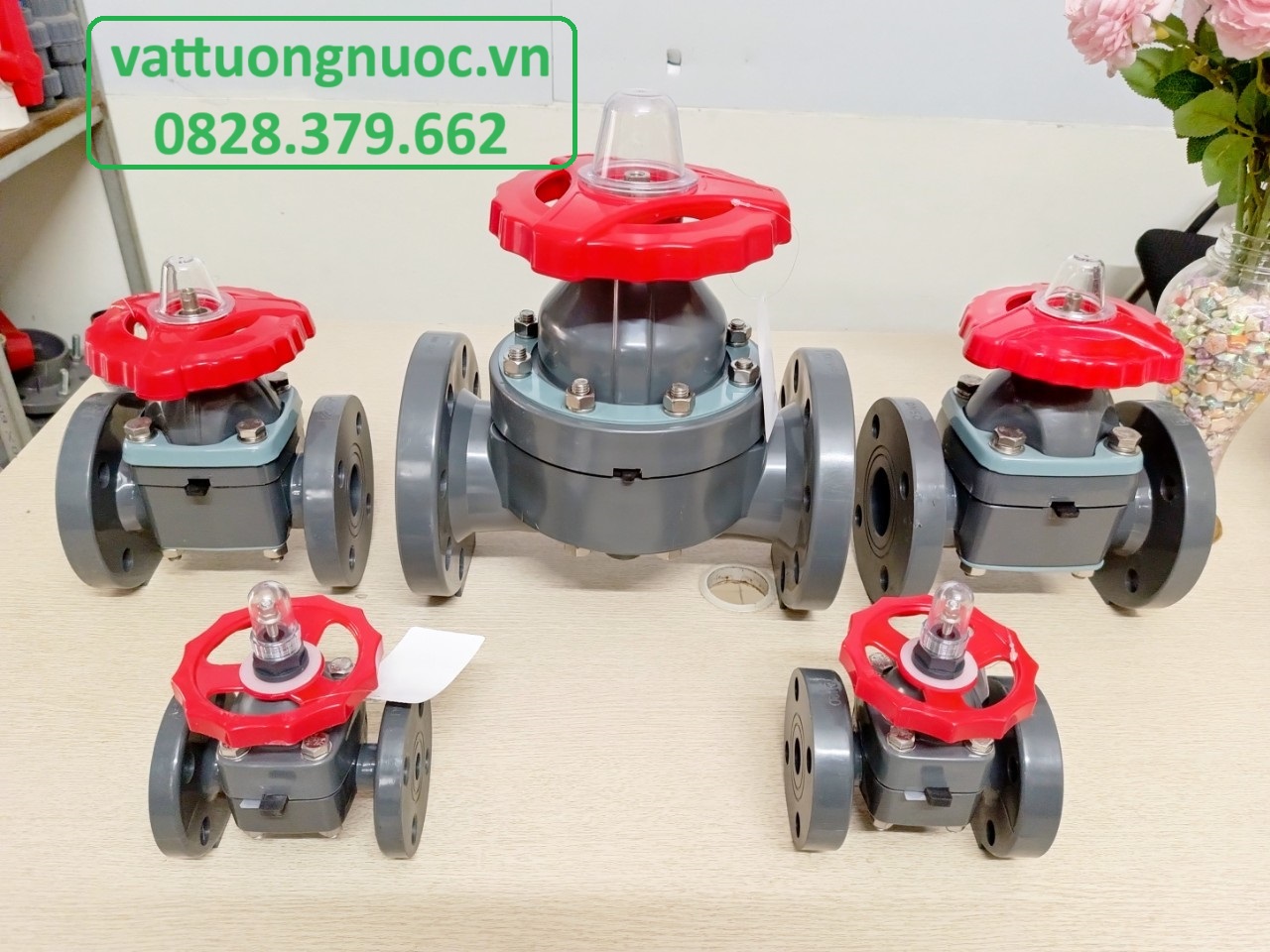

- Van màng mặt bích upvc
- Model : SH18
- Chất liệu : UPVC
- Kích cỡ : DN25, DN32, DN40, DN50, DN65, DN80, DN100
- Kiểu kết nối : mặt bích
- Tiêu chuẩn : ANSI, DIN, JIS
- Áp lực làm việc : 150PSI
- Môi trường làm việc : UPVC (0-45℃)
Bảng vẽ và thông số kỹ thuật
| No | Name | Material |
| 1 | Cover limit | AS |
| 2 | Stud | Steel，StainlessSteel. |
| 3 | Retaining Nut | FRPP |
| 4 | Washer | FRPP |
| 5 | Wheel | Alloy material |
| 6 | Platen | Steel，StainlessSteel |
| 7 | Double headed stud and Nut | Steel，StainlessSteel |
| 8 | Bonnet | UPVC |
| 9 | Yoke Nut | Ht300 Steel |
| No | Name | Material |
| 10 | Stem | Steel，StainlessSteel |
| 11 | Disc | UPVC、Steel、StainlessSteel、C.I.FRP |
| 12 | Flim | EPDM、FPM |
| 13 | Diaphragm | F46.PFA,PTFE |
| 14 | Body | UPVC |
| 15 | Platen | Steel，StainlessSteel |
| DN (mm) | D1 | D | L | h | n | Φ | ||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 15(1/2″) | 95 | 65 | 70 | 2.38 | 125 | 14 | 4 | 4 | 4 | 14 | 15 | 16 |
| 20 (3/4″) | 105 | 75 | 75 | 2.76 | 135 | 18 | 4 | 4 | 4 | 14 | 15 | 16 |
| 25 (1″) | 115 | 85 | 90 | 3.13 | 145 | 18 | 4 | 4 | 4 | 14 | 19 | 16 |
| 32 (11/4″) | 135 | 100 | 100 | 3.45 | 160 | 18 | 4 | 4 | 4 | 18 | 19 | 16 |
| 40 (11/2″) | 145 | 110 | 105 | 3.88 | 180 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
| 50 (2″) | 160 | 125 | 120 | 4.74 | 210 | 21 | 4 | 4 | 4 | 18 | 19 | 19 |
| 65 (21/2″) | 180 | 145 | 140 | 5.49 | 250 | 22 | 4 | 4 | 4 | 18 | 19 | 19 |
| 80 (3″) | 195 | 160 | 150 | 6 | 300 | 24 | 8 | 8 | 4 | 18 | 19 | 19 |
| 100 (4″) | 215 | 180 | 175 | 7.5 | 350 | 26 | 8 | 8 | 8 | 18 | 19 | 19 |
3. ƯU ĐIỂM CỦA VAN MÀNG MẶT BÍCH UPVC
– Van màng nhựa được sử dụng như các van công nghiệp đóng mở hoặc điều tiết khác
– Van dễ bảo trì, đáy van có thiết kế đặc biệt. Giúp van được cố định trên giá đỡ.
– Chỉ cần sử dụng 1 lực nhẹ nhàng là có thể đóng kín van màng
– Van cung cấp tính kháng chất tốt do vật liệu lót đa dạng
– Không gây ra sự rò rỉ qua ty van
– Trong thân van không có thừa không gian, không thể kẹt lại tạp chất. Rất phù hợp làm việc cho các môi trường chất lỏng hoặc dạng nhớt khác
– Phù hợp làm việc cho các môi trường có hóa chất nguy hiểm, chất phóng xạ
– không cho phép ô nhiễm dòng chảy lưu chất. Được sử dụng phổ biến ở các ngành mà k được phép nhiễm bẩn
4. ỨNG DỤNG CỦA VAN MÀNG MẶT BÍCH UPVC
Van màng thường đem lại hiệu quả cao khi được ứng dụng sử dụng cho các hệ thống mà lưu chất có tính bào mòn cao như dầu nhớt, axit, xút.
Vì vậy mà loại van này ứng dụng trong các nhà máy sản xuất phân bón, hóa chất, thuốc bảo vệ thực vật. Ngoài ra, van còn được dùng trong các nhà máy chế biến thức ăn, sản xuất dược phẩm, sản xuất bia…
Van màng cũng rất thích hợp để dùng cho những ứng dụng yêu cầu điều tiết. Nhờ ưu điểm đi kèm khả năng chống rò rỉ tuyệt vời do cấu tạo không có nhiều khe trục quanh màng nên van này luôn luôn xuất hiện trong những ứng dụng không cho phép rò rỉ.
Một số ứng dụng của van màng như:
- Sử dụng trong hệ thống khí sạch, nước sạch hoặc khí lẫn bụi bẩn.
- Hệ thống nước khử khoáng.
- Hệ thống hóa chất ăn mòn mạnh.
- Bên cạnh đó còn dùng trong các ứng dụng chân không.
- Van màng được sử dụng trong các nhà máy thực phẩm, dược phẩm, mỹ phẩm
- Van xuất hiện trong các ngành công nghệ sinh học, kiểm soát dòng chảy
- Đặc biệt còn xuất hiện ở các lĩnh vực phản ứng điện hạt nhân,.
5. NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN MÀNG NHỰA UPVC

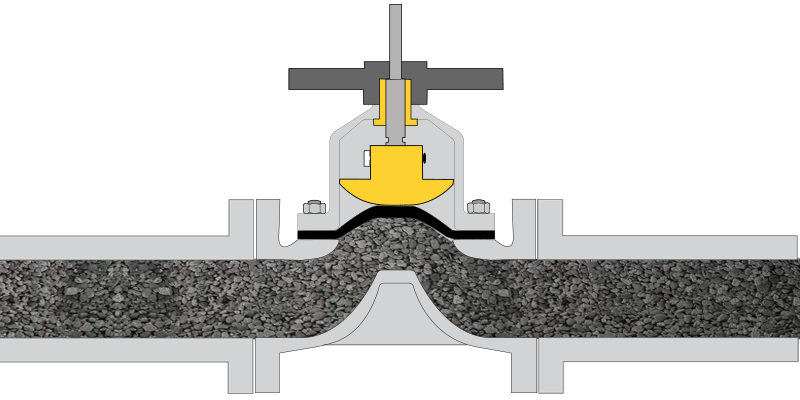

– Đóng van: Khi không cần thiết, đĩa chắn của van được định vị ở vị trí đóng. Gạch chắn được nén chặt vào vùng cắt chất lỏng, ngăn không cho chất lỏng đi qua.
-Mở van: Khi cần thiết, áp lực được áp dụng lên gạch chắn để nâng gạch chắn lên. Khi gạch chắn di chuyển lên, chất lỏng được phép chảy qua van và qua ống.
