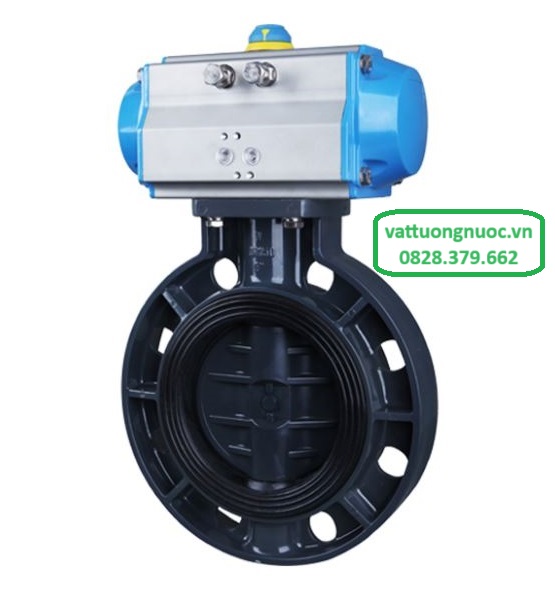

1. VAN BƯỚM NHỰA ĐIỀU KHIỂN KHÍ NÉN LÀ GÌ ?

Van bướm nhựa điều khiển khí nén (Tên tiếng anh là: Pneumatic control butterfly valve) là thiết bị được điều khiển đóng mở bằng hệ thống khí nén, cấu tạo gồm van bướm và cơ cấu truyền động khí nén.

Đây là dòng van bướm điều khiển khí nén thông dụng được sử dụng để đóng mở dòng lưu chất trên các hệ thống dẫn lưu chất. Dòng van này được ưu tiên sử dụng cho các môi trường như hoá chất hay các môi trường có tính ăn mòn cao, loại van này hoạt động dựa trên bộ điều khiển khí nén cho khả năng đóng mở hoàn toàn tự động rất linh hoạt.

2. CẤU TẠO CỦA VAN BƯỚM NHỰA ĐIỀU KHIỂN KHÍ NÉN

Van bướm nhựa điều khiển khí nén có cầu tạo từ 2 bộ phận chính: Thân là van bướm nhựa kết hợp với bộ động cơ khí nén, hai bộ phận này được kết nối với nhau thông qua trục van .

–THÂN VAN BƯỚM NHỰA : là bộ phận chính tiếp xúc với lưu chất, bộ phận này được cấu tạo nên từ các chi tiết như thân van, cánh van, gioăng làm kín…thân van bướm trực tiếp đóng mở dòng chảy thông qua van bằng cách xoay cánh van các góc độ khác nhau.

Thân van: được làm hoàn toàn từ chất liệu nhựa giúp van có cấu trúc nguyên khối chắc chắn.
Trục van: riêng bộ phận này được làm từ thép không gỉ được gắn chắc chắn vào thân để cố định đĩa van giúp van hoạt động bền bỉ hơn.
Đĩa van: nơi tiếp xúc trực tiếp với chất lỏng được làm hoàn toàn từ nhựa PVC, CPVC, UPVC , PPH…tránh oxy hóa, ăn mòn của axit, chất có nồng độ muối cao.
Gioăng và vòng làm kín: được làm bằng nhựa EPDM, PTFE, FPM.

– BỘ ĐỘNG CƠ KHÍ NÉN đây có thể nói là phần quan trọng nhất trong bộ van bướm điều khiển khí nén. Đây chính là phần mà chúng ta có thể hiểu nó là 1 chiếc xy lanh đôi, xy lanh kép. Phần này khi được cấp khí nén hoặc xả khí nén sẽ tạo ra hiện tượng xoay trục 90 độ. Từ đó tạo ra hiện tượng đóng hoặc mở van. Bộ động cơ khí nén có 2 loại :

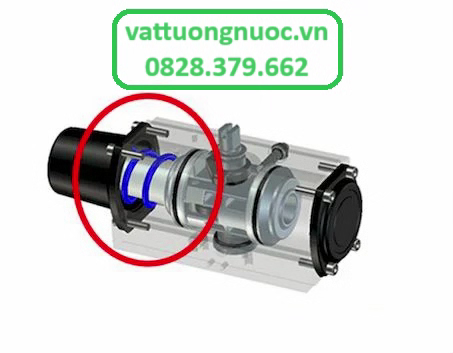

Bộ động cơ khí nén tác động đơn ( có lò xo )

Bộ động cơ khí nén tác động kép ( không có lò xo )

3. NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN BƯỚM NHỰA ĐIỀU KHIỂN KHÍ NÉN

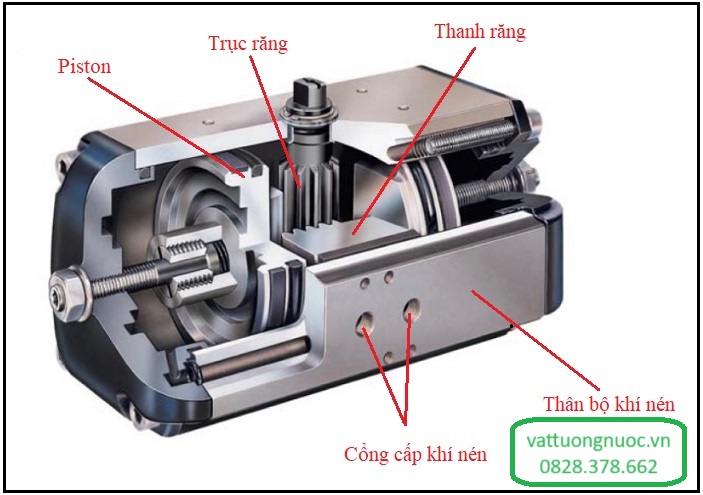

Van hoạt động nhờ hệ thống dẫn động khí nén, áp lực của khí nén làm Piston dịch chuyển thông qua hệ thống bánh răng cung cấp lực momen xoắn làm cho trục van xoay dẫn động bi van xoay một góc 90 độ tương ứng trạng thái đóng/mở van.

4. ƯU ĐIỂM

Van sử dụng khí nén để điều khiển nên có mức độ an toàn cao, không có hiện tương chập cháy nổ.
Khả năng chống ăn mòn, oxy hóa của các dung dịch hóa chất tốt.
Vật liệu nhựa có độ an toàn cao, không ảnh hưởng đến dòng chất khi đi qua van.
Trọng lượng van nhẹ, nhỏ gọn, có thể lắp đặt được ở các hệ thống đường ống không gian hẹp.
Van có khả năng kháng khuẩn, kháng tia UV, làm việc được ngoài trời.
Thời gian đóng mở van nhanh hơn rất nhiều so với các van điều khiển điện.
Giá thành van rất cạnh tranh so với các chất liệu khác cùng kích cỡ.

5. ỨNG DỤNG

Van thường được sử dụng trong các hệ thống nước sạch thành phố, khu công nghiệp, khu dân cư.
Lắp đặt trong các hệ thống thủy lợi, tưới tiêu có khả năng đóng mở nhanh, độ kín van tốt không bị rò rỉ ảnh hưởng đến bộ khí nén.
Dùng cho các khu nuôi trồng thủy sản, hồ bơi, hồ sinh thái, các bể cá nhân tạo.
Van dùng cho các dây truyền sản xuất hóa chất, thuốc bảo vệ thực vật hoặc các phân xưởng hóa học mạ điện, điện phân dung dịch.
Sử dụng cho các nhà máy sản xuất, chế biến thức ăn chăn nuôi, thực phẩm cho con người, dược phẩm, mỹ phẩm.

——————————————-
