Mô tả sản phẩm :
-

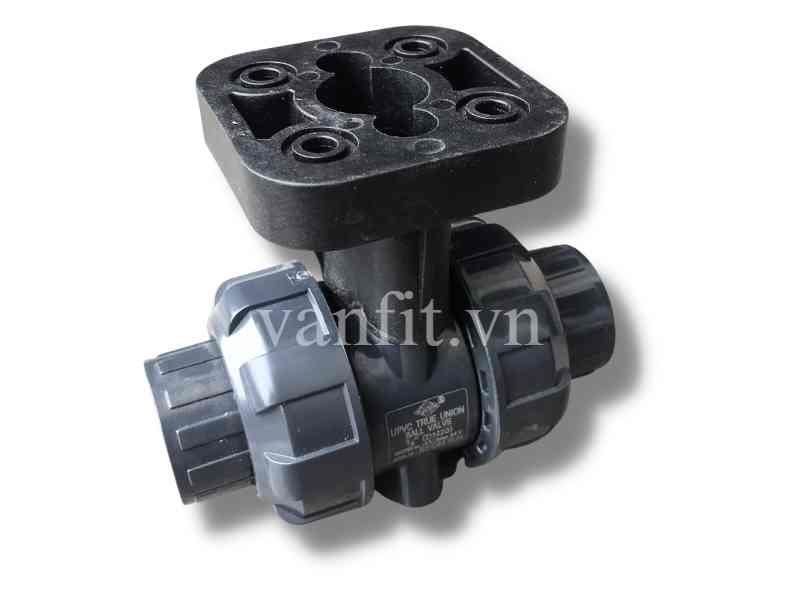

Van bi rắc co lắp động cơ
-
Model : SH12
-
Kích cỡ : DN15, DN20, DN25, DN32, D40, DN50, DN65, DN80, DN100
-
Chất liệu : UPVC , PPH
-
Kiểu kết nối : dán keo
-
Tiêu chuẩn : DIN, ANSI, JIS, CNS
-
Áp lực làm việc : 150PSI
-
Nhiệt độ làm việc : UPVC (0-45℃), PPH (0 – 90℃)
-
Màu sắc : UPVC (xám đậm), PPH (xám nhạt)
Bảng vẽ và thông só kỹ thuật :
|
Item |
Parts |
Material |
PCS |
|
2 |
Stem |
UPVC, PPH |
1 |
|
3 |
Stem O-ring |
EPDM/VITON |
2 |
|
4 |
Union Nut |
UPVC, PPH |
2 |
|
5 |
Seat |
PTFE |
2 |
|
6 |
Seat O-ring |
EPDM/VITON |
1 |
|
7 |
Connector |
UPVC, PPH |
2 |
|
8 |
Ball |
UPVC, PPH |
1 |
|
9 |
Body |
UPVC, PPH |
1 |
|
10 |
Seat |
UPVC, PPH |
1 |
|
11 |
Seat O-ring |
EPDM/VITON |
1 |
|
12 |
End O-ring |
EPDM/VITON |
1 |
|
SIZE |
B |
L |
P |
E |
S1 |
|
15(1/2″) |
54.2 |
106.0 |
21.8 |
31.2 |
5.2 |
|
20(3/4″) |
63.1 |
115.0 |
23.7 |
33.2 |
5.0 |
|
25(1″) |
73.7 |
126.5 |
25.5 |
40.3 |
5.3 |
|
32(1-1/4″) |
84.5 |
142.7 |
29.3 |
52.0 |
6.8 |
|
40(1-1/2″) |
97.7 |
156.5 |
32.6 |
52.0 |
7.2 |
|
50(2″) |
117.5 |
172.0 |
35.7 |
71.0 |
7.2 |
|
65(2-1/2″) |
149.5 |
240 |
45.7 |
84.5 |
8.0 |
|
80(3″) |
168.6 |
266 |
49.7 |
84.2 |
8.6 |
|
100(4″) |
210.0 |
316 |
59.5 |
120.7 |
10.0 |
Tiêu chuẩn lỗ cắm ống :
|
SIZE |
D |
ANSI |
DIN |
JIS |
CNS |
||||
|
d1 |
d2 |
d1 |
d2 |
d1 |
d2 |
d1 |
d2 |
||
|
15(1/2′) |
15 |
21.54 |
21.23 |
20.30 |
20.10 |
22.40 |
21.73 |
22.40 |
21.90 |
|
20(3/4′) |
20 |
26.87 |
26.57 |
25.30 |
25.10 |
26.45 |
25.69 |
26.40 |
25.90 |
|
25(1′) |
25 |
33.65 |
33.27 |
32.30 |
32.10 |
32.55 |
31.70 |
34.50 |
33.90 |
|
32(1-1/4′) |
32 |
42.42 |
42.04 |
40.30 |
40.10 |
38.60 |
37.65 |
42.50 |
41.90 |
|
40(1-1/2″) |
40 |
48.56 |
48.11 |
50.30 |
50.10 |
48.70 |
47.74 |
48.60 |
47.90 |
|
50(2″) |
50 |
60.63 |
60.17 |
63.30 |
63.10 |
60.80 |
59.78 |
60.60 |
59.90 |
|
65(2-1/2″) |
65 |
73.38 |
72.85 |
75.30 |
75.10 |
76.60 |
75.68 |
76.70 |
75.90 |
|
80(3′) |
80 |
89.31 |
88.70 |
90.40 |
90.10 |
89.60 |
88.55 |
89.70 |
88.90 |
|
100(4″) |
100 |
114.76 |
114.10 |
110.40 |
110.10 |
114.70 |
113.60 |
115.00 |
113.80 |
