Thế nào là van 1 chiều lá lật mặt bích ?
– Van một chiều lá lật (Swing Check Valve) là dạng của van 1 chiều nhưng được thiết kế với phần cánh van (cửa van – lá van – đĩa van) theo dạng bản lề. Cánh van có thể điều chỉnh lật lên, lật xuống để đóng mở van dễ dàng. Vì thế, nên chúng có tên gọi là van 1 chiều lá lật hay van 1 chiều cửa lật. Đây cũng là một trong số ít các dòng van công nghiệp tự động vận hành 100% dựa vào lực chảy của dòng lưu chất.
– Van 1 chiều lá lật mặt bích là dòng van 1 chiều lá lật sẽ kết nối với đường ống dạng mặt bích. Trên thị trường Việt Nam hiện đang có rất nhiều dạng van 1 chiều lá lật mặt bích được làm từ các loại vật liệu khác nhau hoặc sử dụng tiêu chuẩn mặt bích để phân loại.
Mo tả sản phẩm

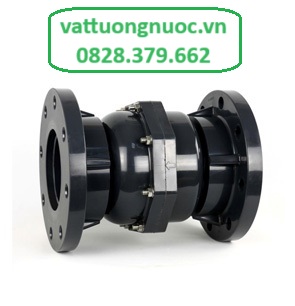

- Van 1 chiều lá lật nhựa mặt bích upvc
- Model : SH27
- Kích cỡ : DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150
- Chất liệu : UPVC
- Kiểu kết nối : mặt bích
- Tiêu chuẩn mặt bích : ANSI, JIS, DIN, CNS
- Áp lực làm việc : 150PSI
- Môi trường làm việc : UPVC (0-45℃)
Bản vẽ và thông số kỹ thuật
| No | Name of Part | Materials | Qty |
| 1 | Upper Body | UPVC | 1 |
| 2 | Ring | EPDM | 1 |
| 3 | Lower Body | UPVC | 1 |
| 4 | Shaft | UPVC/SUS 304 | 1 |
| 5 | Spigot Body | UPVC | 1 |
| 6 | Spigot Seal | EPDM | 1 |
| 7 | Spigot Bottom | UPVC | 1 |
| 8 | Spigot Bolt | SUS 304 | 1 |
| 9 | Body Bolt / Nut | SUS 304 | 4/8/12 |
| Inch | D1 | P1 | L | B |
| 3/4″ | 36 | 27 | 98 | 64 |
| 1″ | 46 | 27 | 107 | 75 |
| 1-1/4″ | 56 | 34 | 130 | 110 |
| 1-1/2″ | 66 | 38 | 147 | 120 |
| 2″ | 81 | 39 | 162 | 140 |
| 2-1/2″ | 91.5 | 49.3 | 195.7 | 180 |
| 3″ | 109.5 | 54.5 | 228.4 | 200 |
| 4″ | 132 | 60.8 | 225.4 | 222 |
| 6″ | 187 | 79.7 | 353.0 |
273 |
Tiêu chuẩn mặt bích
| SIZE | D3 | D2 | n-Øе | ||||
| ANSI | DIN | JIS | ANSI | DIN | JIS | ||
| 20(3/4″) | 98.4 | 70.0 | 75.0 | 75.0 | 16-4 | 14-4 | 15-4 |
| 25(1″) | 124 | 79.4 | 85.0 | 90.0 | 16-4 | 14-4 | 19-4 |
| 32(1-1/4″) | 134 | 88.9 | 100.0 | 100.0 | 16-4 | 18-4 | 19-4 |
| 40(1-1/2″) | 139.6 | 98.4 | 110.0 | 105.0 | 16-4 | 18-4 | 19-4 |
| 50(2″) | 155 | 120.7 | 125.0 | 120.0 | 19-4 | 18-4 | 19-4 |
| 65(2-1/2″) | 174 | 139.5 | 145.0 | 140.0 | 19-4 | 18-4 | 19-4 |
| 80(3″) | 189 | 152.4 | 160.0 | 150.0 | 19-4 | 18-8 | 19-8 |
| 100(4″) | 214 | 190.5 | 180.0 | 175.0 | 19-8 | 18-8 | 19-8 |
——————————————-
